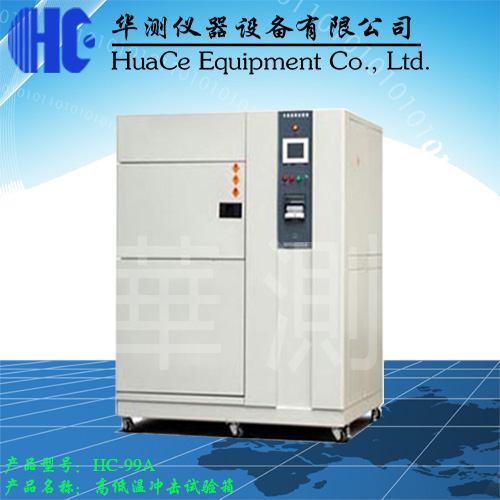

汽車檢測設備之——高低溫循環沖擊試驗箱使用方法

高低溫循環沖擊試驗屬于汽車檢測中的環境老化檢測，高低溫循環沖擊試驗箱（又名冷熱沖擊試驗箱）主要用于膨脹水壺的內部冷熱循環性能試驗。該試驗臺作為考核汽車膨脹水壺受內部冷熱交變?cè)囼?yàn)的測試主要設備，為冷卻器的設計提供試驗數據，也可驗證冷熱交變的溫度對焊縫和管材的影響，對保證熱交換器質量和提高其可靠性有重要作用。

滿足標準電子電器零組件、自動化零部件、通訊組件、汽車配件、金屬、化學材料、塑膠等行業，國防工業、航天、兵工業、BGA、PCB基扳、電子芯片IC、半導體陶磁及高分子材料之物理牲變化，測試其材料對高、低溫的反復抵拉力及產品于熱脹冷縮產出的化學變化或物理傷害，可確認產品的品質，從精密的IC到重機械的組件，無一不需要它的理想測試工具。

在使用溫度在-25°到+40°的環境氣溫下，驗證電磁鐵塑料外殼和內部漆包線金屬的不同收縮率，是否會引起漆包線與引腳之間的連接被拉扯斷現象。根據GB/T 2423.4 交變濕熱試驗方法Db（12h+12h循環，），提出以下試驗方法。

1、取兩個國產電磁閥，標記為1#，2#；兩個進口電磁閥，標記為3#，4#；

2、確認4個電磁閥外殼無裂縫，破損；

3、將高低溫試驗箱溫度穩定在+25°，將4個電磁閥放入，在3h±30min內升溫到+40°，此為進入試驗的穩定階段；

4、保持3h，然后在9h±30min內降溫到-25°，保持3h，再在9h±30min內升溫到+40°，保持3h，此為一個循環，總時間為24h；

5、持續做6個循環，然后取出4個電磁閥，觀察塑料外殼表面情況，用萬用表測量?jī)蓚€(gè)引腳間電阻，記錄測量結果。

6、參考標準：

GB/T2423.1-1989低溫試驗方法；GB/T2423.2-1989高溫試驗方法；

GB/T2423.22-1989溫度變化試驗；GJB150.5-86溫度沖擊試驗；

GJB360.7-87溫度沖擊試驗；GJB367.2-87405溫度沖擊試驗。

SJ/T10187-91Y73系列溫度變化試驗箱——一箱式SJ/T10186-91Y73系列溫度變化試驗箱——二箱式

IEC68-2-14_試驗方法N_溫度變化GB/T2424.13-2002試驗方法溫度變化試驗導則

GB/T2423.22-2002溫度變化QC/T17-92汽車零部件耐候性試驗一般規則

EIA364-32熱沖擊（溫度循環）測試程序的電連接器和插座的環境影響評估
